数据来源与测试环境说明

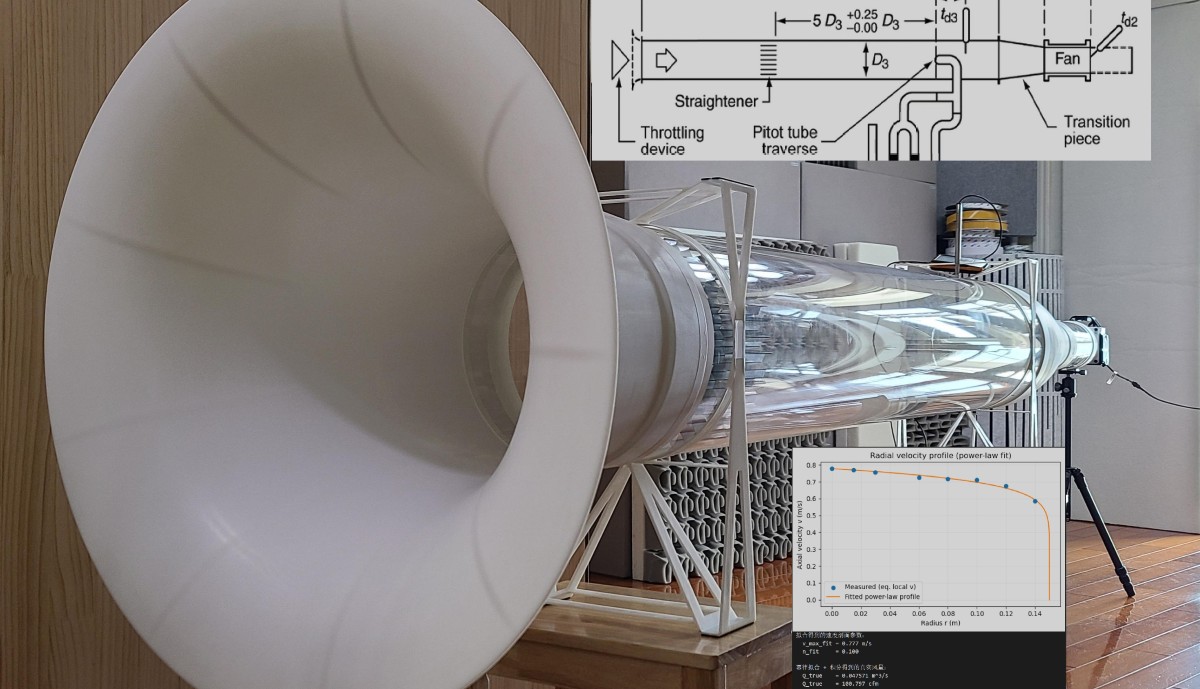

↑风量测试装置如上图所示↑

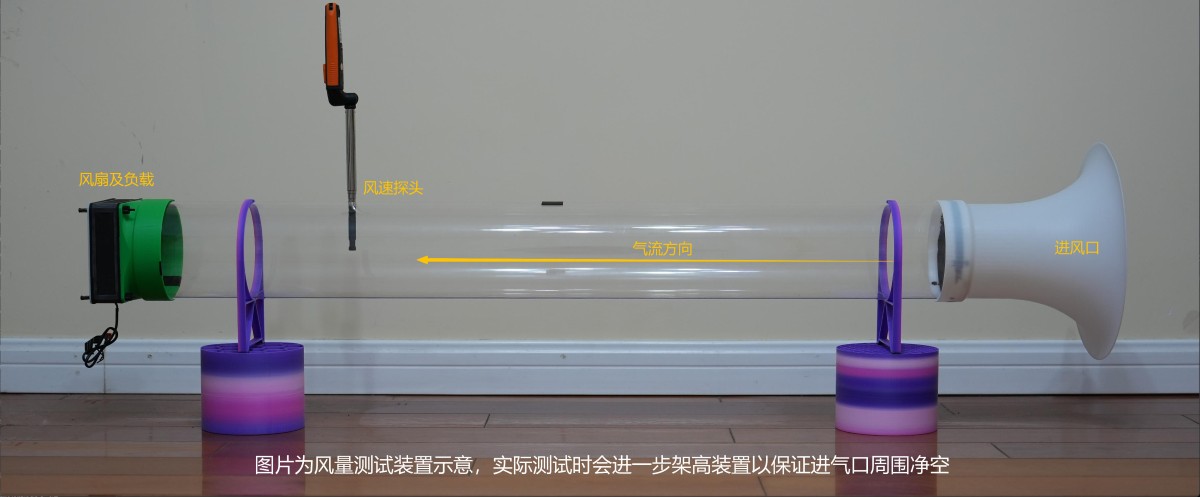

风管在风扇的进气侧，长度（不算整流罩）为 1 m，外径 120 mm；内径 114 mm。风速探头为 Testo405i 热敏式风速仪。

测试时风扇连接 PWM 调速器对风扇进行调速，待转速稳定后用风速探头采集 20 秒取平均值，最后根据风管内径转换为风量。

常见问答（Q&A）

Q: 为什么风管在风扇进气侧？
A: 经前期测试发现，风扇出气侧有较大的旋流和乱流，导致测试数据不稳定，如果增加整流格栅又会增加风阻。而进气侧气流受风扇旋流影响小得多，配合喇叭形整流口流场更加均匀稳定，因此选择在进气侧进行测试。

Q: 风管壁附近是否有低速附面层气流？
A: 在未安装喇叭形进气口的时候能观察到管道壁附近不到 1 cm 处的气流速度相对中心处有约 10% 的差距，但无法确定是附面层气流，更有可能是入口无整流导致的乱流，安装喇叭口之后这个现象几乎完全消失。

Q: 为什么有些型号的空载数据和官方标称不一样？
A: 不同厂家可能采用了不同的测试标准和环境，因此导致了数据的差异。而且我们的测试设备和环境没有那么专业，所以空载风量数值以官方数据为准，我们的测试结果仅供参考。

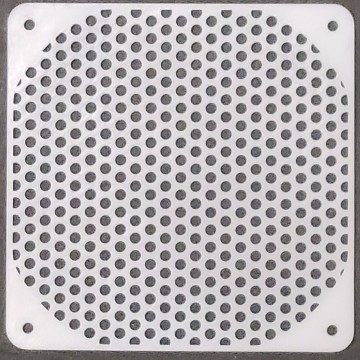

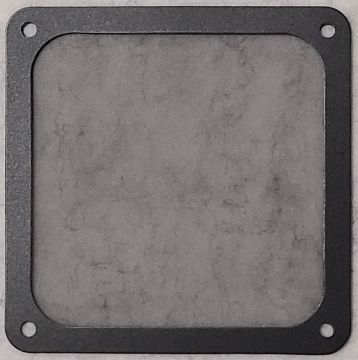

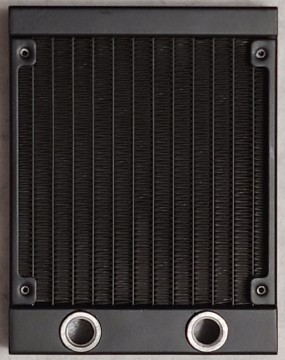

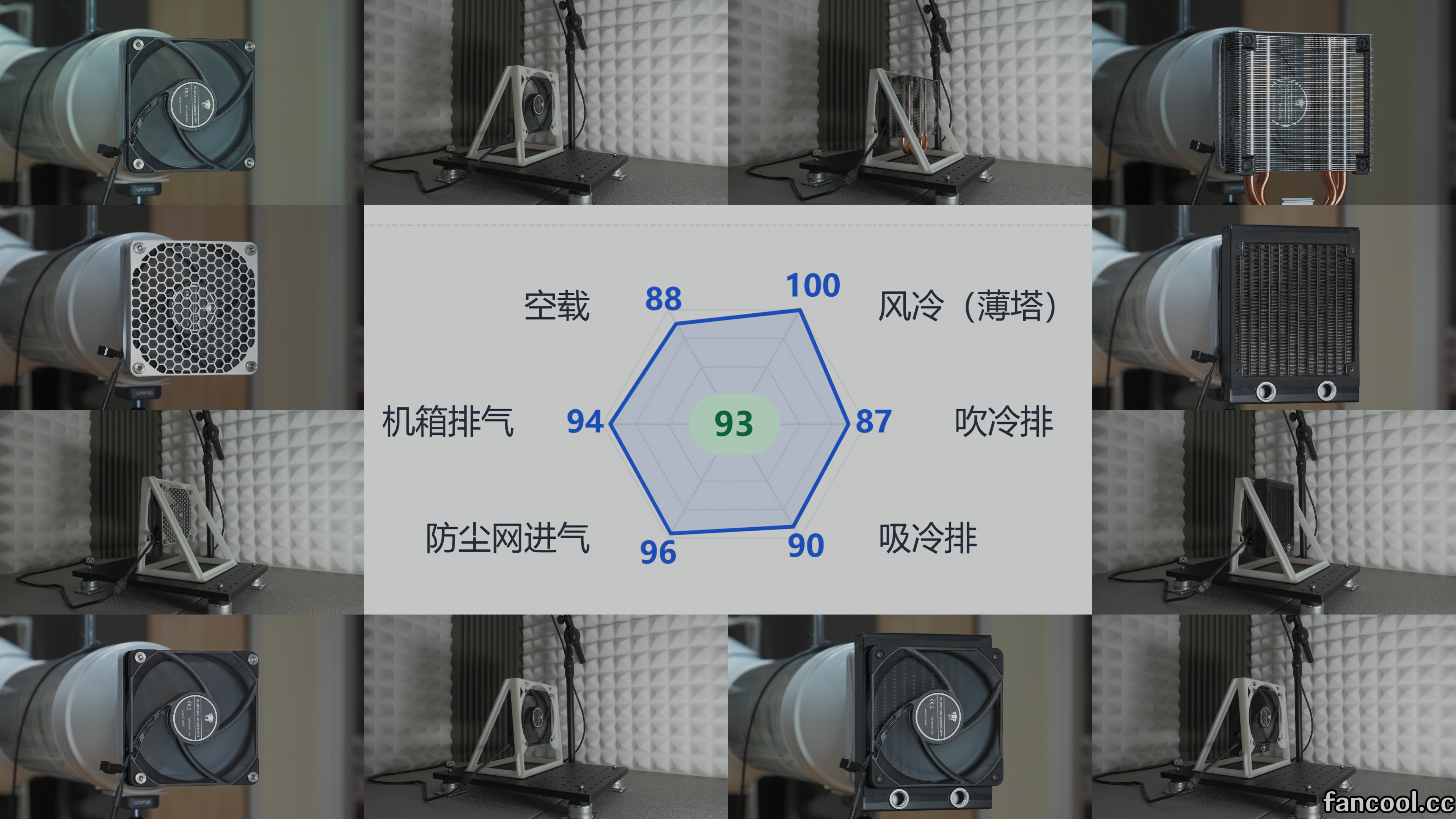

以下为当前测试中使用的部分典型负载（阻力件）外观：

本页面所有图片及文字说明来自实际测试及记录。由于设备与环境并非标准实验室条件，结果适合作为相对对比参考，不作为严格标定依据。
